25.94%！迈为股份联合SunDrive取得低铟无银异质结电池效率新突破

近日，经德国哈梅林太阳能研究所（ISFH）认证，迈为股份采用低铟含量的TCO工艺结合SunDrive公司的铜电镀栅线，在全尺寸（M6，274.4cm²）单晶硅异质结电池上获得了25.94%的光电转换效率。

今年4月，迈为股份采用低铟含量的TCO工艺结合银包铜栅线，在同类型异质结电池上获得了25.62%的光电转换效率，并得到ISFH认证。短短四个月的时间，迈为?的研发团队凭借高效创新能力，采用特殊的低铟TCO技术实现了与铜电镀工艺的完美结合。在此基础上，SunDrive优化了其无种子层直接电镀工艺，使电极高宽比得到提升（栅线宽度可达9μm，高度7μm）。双方联合将低成本异质结电池的转换效率提高至25.94%。

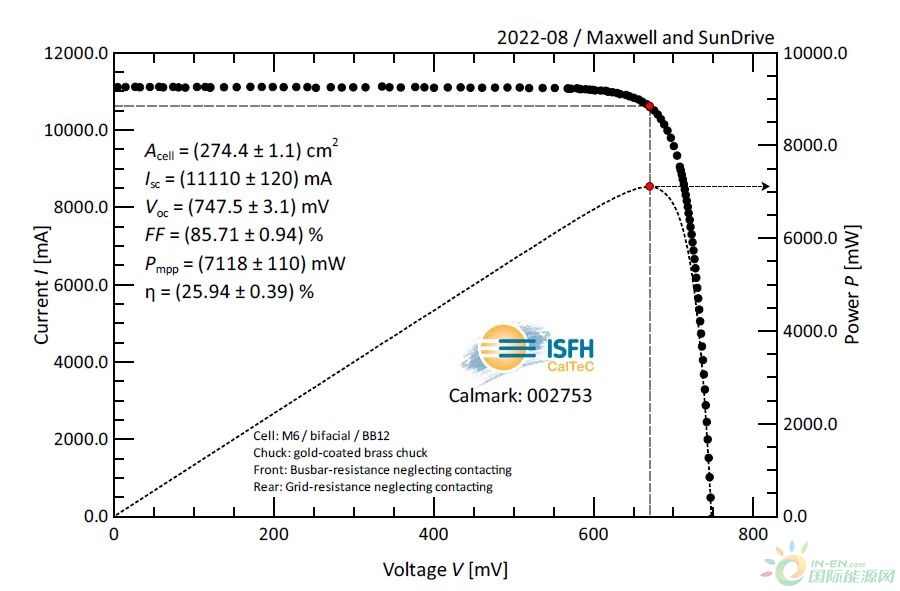

（图） ISFH认证报告数据

ITO靶材中的铟与低温银浆中的银，是异质结电池制造成本较高的主要原因之一。迈为与SunDrive此次合作研发并获得认证的电池采用磁控溅射的TCO镀膜方法，通过迈为研发的低铟含量解决方案，单片铟的使用量比常规（未采用低铟方案）的异质结电池降低了50%，如果叠加设备降铟的方案再降低40%，可以将铟用量降低到常规水平的30%；而铜电镀工艺省去了昂贵的银浆成本，这两项工艺的结合使异质结电池的制造成本降至新低，同时确保了优异的光电转化效率。

为推动异质结高效电池技术的量产应用，迈为股份不仅专注于先进异质结电池整线设备的研制，还从电池、组件等客户端角度出发，不断进行材料、量产性、制造成本等方面的延伸研发与论证优化，努力为行业提供更高效率、更低成本的异质结电池制造整体解决方案。此次低铟无银异质结电池效率的新突破，意味着公司在助力光伏行业 “降本增效”的进程中又迈进了坚实的一步。
